F-MDR لا يوجد كبريت الدوار (رغوة)

يستخدم F-MDR للكشف عن خصائص الفلكنة لمركبات المطاط ، خاصة بالنسبة للمطاط الرغوي. يوفر منحنى الرغوة ، منحنى معدل الرغوة ومنحنى الفلكنة. ويمكن الحصول على معلمات الرغوة ، مثل Pmax و Pmin ومعدل الرغوة والوقت ، مثل PT10 و PT30 و PT50 و PT90 ، إلخ. استنادا إلى خوارزمية تحويل فورييه السريعة ، تحصل F-MDR على عزم دوران مثل S 'و S" و S * (@ML ، @MH) ، وأوقات الفلكنة مثل Ts1 و Ts2 و T10 و T30 و T50 و T60 و T90 ، وزاوية الفقد أو Tanδ ، وما إلى ذلك ، والتي تغطي خصائص الصلابة والتخميد للعينة. يتم تصنيع هذه الأداة وفقا للمعايير: ISO6502 و ASTM D5089 و GBT 16584 و HG / T 3709



المعايير الفنية:

نطاق التحكم في درجة الحرارة: درجة حرارة الغرفة ~ 200 °C

تقلب درجة حرارة تجويف العفن: ±0.1 °C

دقة عرض درجة الحرارة: 0.1 °C

سرعة التسخين: حوالي 32 °C / دقيقة

نطاق عزم الدوران: 0 ~ 200dNm

نطاق الضغط: 0 ~ 10KN

قرار عزم الدوران: 0.01dNm

زاوية التأرجح: ±0.5 درجة ، ±1 درجة

تردد التأرجح: 1.67 هرتز (100 لفة / دقيقة)

حجم الجهاز الرئيسي: 520 * 560 * 1050 مم

الوزن: حول 120Kg مزود الطاقة: AC220 ~ 230V ، 50/60Hz ، 3A



مواصفات المنتج:

نظام عزم الدوران: يتم استخدام مستشعر الالتواء عالي الدقة المثبت أعلاه لقياس قوة رد فعل المطاط والقضاء على تداخل الإشارة مثل المحامل.

نظام القياس والتحكم: باستخدام وحدة PLC عالية الدقة من Omron لتحقيق FFT والقضاء على تداخل الإشارة. تدرك شاشة اللمس التحكم في واجهة الإنسان والآلة.

نظام قياس درجة الحرارة والتحكم فيها: أداة قياس درجة الحرارة الخاصة من Omron ، مستشعر درجة الحرارة المستورد فئة PT100.

نظام القيادة: محرك سيرفو دلتا AC دقيق.



نتائج الاختبار:

S* @MH، ML—يحتوي عزم الدوران المشترك، المعروف أيضا باسم عزم الدوران المركب، على الخصائص اللزجة المرنة للمادة.

 S'@MH ، ML - عزم الدوران المرن ، في الطور مع منحنى الإجهاد ، يميز الخصائص المرنة للمادة.

S"@MH، ML - عزم الدوران اللزج ، فرق 90 درجة من الإجهاد ، يميز خصائص التخميد للمادة.

PH ، منحنى ضغط PL ، الظروف المثلى لخصائص رغوة المركبات.

Tanδ@MH ، ظل زاوية التباطؤ ML ، Tanδ = S" / S '، يتناقص مع زيادة التشابك ، وكلما انخفضت القيمة ، زادت مرونة المطاط.

أوقات الفلكنة المختلفة Ts1 ، Ts2 ، T10 ، T30 ، T50 ، T60 ، T90 ، Vc



ميزات البرنامج:

وظيفة التحكم في المنحنى القياسية

وظيفة التحليل الإحصائي للبيانات (3δ ، مخطط التحكم ، إلخ.)

وظيفة تحليل مقارنة المنحنى التعسفي

وظيفة الاستعلام المخصص ، وظيفة الطباعة المخصصة ، إخراج البيانات تقرير Excel

يتم حفظ بيانات التجربة تلقائيا

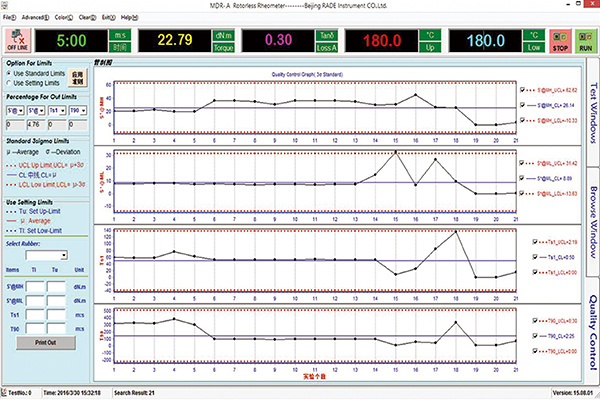

واجهة برنامج MDR-A 1

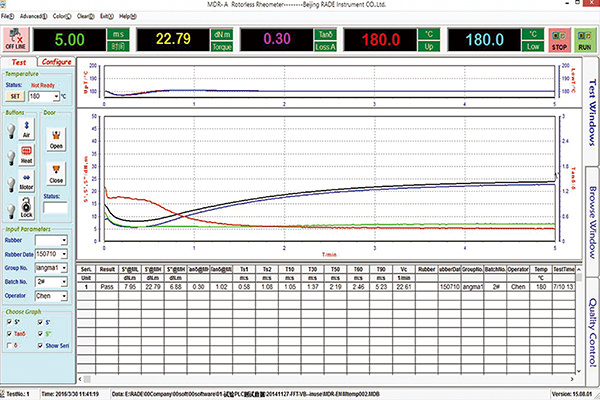

واجهة برنامج MDR-A 2



واجهة برنامج MDR-A 3
